//www.klhb">環保空調通風降溫方案系科聯公司版權所有，請無盜版，

如需CAD圖紙方案或需要設計方案，請聯系本公司客服部。

XX硬質合金有限公司

（株洲湘潭生產車間通風降溫方案）

2011.03.08

工程名稱             XX硬質合金車間通風降溫

設計編號            2011KL-0117-02

設計施工單位      長沙科聯環保科技有限公司

項目代碼            YT-004

本設計說明為XX硬質合金車間通風、降溫、換氣。根據貴公司給予我單位的廠房平面圖，實地見習，及貴單位的意見及其要求，

我方秉承高質量，優服務，價合理的原則，設計如（附CAD圖YT-001,YT-002）：

一．設計說明

1，  //www.klhb">環保空調工程概況：

需通風換氣的車間分株洲生產基地兩車間及湘潭生產基地四車間組成。

2，  設計要求：

車間要求潔凈新風，固要求機組為二級過濾機組，依據貴單位建議，設計機組為30000風量機組，18000風量機組及//www.klhb">負壓排風設備組成。

達到車間正壓循環，其中機加工車間因有水霧可設計成負壓。有酒精及可燃氣體車間做排風系統設計，此車間為防爆抽風機。

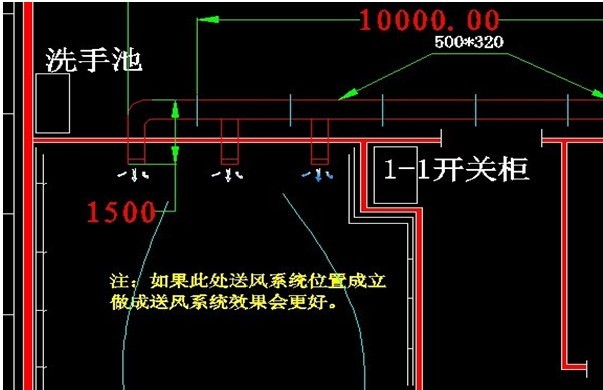

注此車間我方設計方案為正壓排風，如下圖：

3，   方案依據：

結合貴單位給予的建議，廠房結構，設備擺放等因素，結合我方廠房通風換氣經驗。

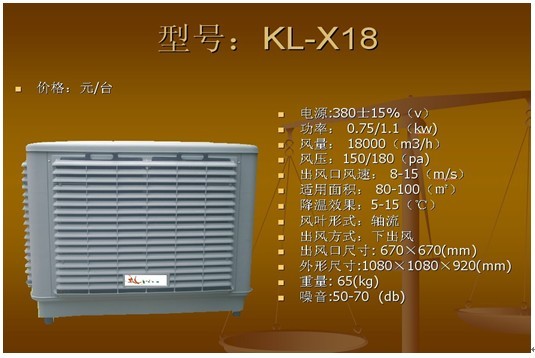

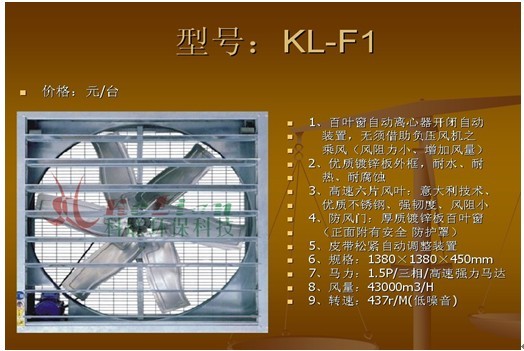

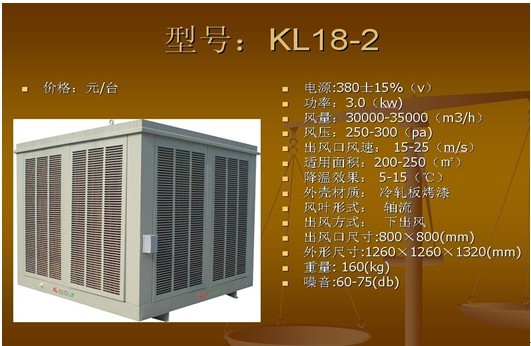

4，    產品參數

5，      施工說明：

一、     株洲生產基地

新風主機設備為30000風量機組2臺，18000風量機組1臺。鋼結構車間主機安裝于車間南面。角鋼立地焊接固定。

考慮新風潔凈及冬季使用，設計成獨立供水。燒結車間18000風量機組安裝于車間頂部，底座設減震減壓墊。新風為管道連接送入。

二、     湘潭生產基地

新風主機設備為30000風量機組3臺，18000風量機組4臺。WC車間主機安裝于車間南面。角鋼立地焊接固定。

考慮新風潔凈及冬季使用，設計成獨立供水。機加工車間新風管道送入，管道長度32米，出風咀5個，設計成負壓，

車間東面窗口安裝負壓排風機組4臺。功率為0.75KW.

南面車間18000風量機組1臺，管道送風，出風咀3個，混合料車間2臺18000風量機組安裝于車間西面，//www.klhb">負壓風機

2臺1.1kw機組安裝于車間北面墻，采用防爆電機。酒精帶氣味車間，機組安裝于車間西面新風為管道連接送入。

三、     備注

1、安裝施工階段甲方需將水、電源接至每臺機組旁，均為獨立開關控制。如獨立供水則需提供水箱與循環泵。我方

可提供參數。如甲方無水電工人員，我方可提供，需我方作業的每臺機組加人工費150元，材料費另計。

2、如工程施工需開墻，我方指定位置與尺寸，開墻施工內墻美觀、水泥木工修補請由貴公司負責。

3、我方施工如需要貴單位的協助請給予配合。

6，科聯//www.klhb">水冷空調特點：

低能耗，性能穩定，集通風，降溫，除塵于一體。多風向角度自動調節，整機可移動，因該機組是通風水的

蒸發吸熱原理降溫，當熱空氣，或有異味的氣體及有粉塵的空氣經過濕簾，過濾網及水的凈化從而使機組里

面出來的風清涼干凈。從而達到凈化空氣的效果。

空調最佳使用環境：

1,  環境溫度：18℃---45℃；

2，環境相對濕度：≤60%；

3,  大氣壓：86Kpa--106Kpa;

4, 供水需經軟化處理，供水溫度≤30℃，供水壓力：0.15-0.6Mpa;

5, 電壓偏差不超過額定電壓的±10%；

6，使用環境空氣質量應達到GB3096三級以上（含三級）標準；

7，無腐蝕性的環境；

相對降溫程度：影響降溫程度的因素有，安裝場地的通風情況，水源溫度，天氣溫度，與外界環境的相對濕度有關。

通常情況安裝科聯//www.klhb">水冷空調能為安裝場地相對外界溫度降溫5-12度。

例如室外溫度在35度時，室內溫度40度時，通過科聯空調制冷后，我們能做到28-30度。能降低12度左右。

具體降溫溫差強度取決于影響降溫強度的因素。

運行成本     功率1.1KW  耗水量15-25KG/小時。如機器按每天10小時電費按1.0元，水費按3.0元每噸計算，

即空調日運行成本1.1*10*1.0=11總運行成本約12元。

產品型號與報價

公司簡介

長沙科聯環保科技有限公司坐落于國家級長沙經濟技術開發區，是一家起點高，

發展快，集科研，生產，銷售于一體的高新技術企業，以“科技創新，聯合共贏”為企業宗旨，秉承“健康、舒適、

節能、環保”的經營理念，貫徹落實“質量第一、服務第一、信譽第一”的服務理念。

       我們致力于空氣、水、制冷、暖通等環境的調控，為大眾打造節能、舒適、健康環保的工作學習環境和家居

生活環境，為人工環境做最好的詮釋。

       公司經營范圍覆蓋//www.klhb">節能環保產品的大部分領域，是集環保產品研發銷售、//www.klhb">環保設備、電器產品制造銷售，通風管道、

空氣凈化、加濕設備、制冷暖通設備制造、安裝、環保科技咨詢服務等于一體的綜合性專業節能環保科技公司。

空調降溫原理圖
